برخی از متقاضیان در آموزش تعمیر پرینتر علاقمند فقط به گذراندن دوره آموزش شارژ کارتریج میباشند. این دوره بصورت مجزا، آموزش تعمیر کارتریج و آموزش تانکی کردن کارتریج جوهرافشان و آموزش پرکردن جوهر پرینتر را بصورت تخصصی فرا میگیرند. البته در آموزش شارژ کارتریج، آموزش تعمیر چاپگر شامل قطعات مکانیک مختصرا توضیح داده میشود. در نهایت کارآموزان با تعمیر کارتریج و آموزش شارژ کارتریج پرینتر های مختلف آشنا شده و بطور عملی تجربه کسب میکنند.

موارد آموزش شارژ کارتریج

  • آموزش تعمیرات کارتریج های لیزری و لیزری رنگی
  • آموزش تعویض چیپست کارتریج های جدید لیزری
  • آموزش باز کردن کارتریج های لیزری و رفع عیوب آنها
  • آموزش خالی کردن مخزن ضایعات کارتریجهای لیزری
  • شناخت کارتریج های جوهرافشان از لحاظ کیفی و غلظت جوهر
  • روش شستشوی هد و بازکردن نازل های کارتریجهای جوهرافشان
  • آموزش مخزنی کردن پرینترهای جوهر افشان مانند اپسون و اچپی
  • آموزش تعویض هد کارتریج کنون و اچ پی

در قسمت زیر سعی کرده ایم بخش هایی از دوره آموزش شارژ کارتریج را که در کلاس بیان میشود را بیاوریم. آموزش شارژ كارتريج پرینتر لیزری HP مدل‎های 1160 - 1320 - 2014 - 2015 و چندكاره HP 2727 بصورت تصویری:

قبل از اقدام به شارژ كارتريج، يكبار كليه مراحل را تا انتها مرور كنيد.

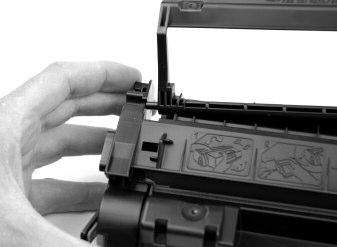

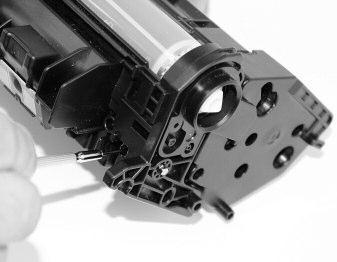

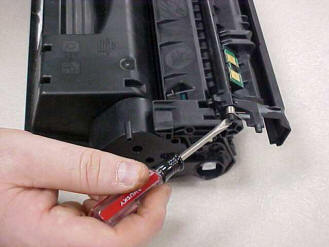

  • شاتر درام را باز كنيد و به كمك يك پيچ گوشتي تخت، طرف راست شاتر را از جايگاه خود خارج كنيد و بالا بياوريد. شاتر درام: حائلی كه شبيه يك در متحرك كل درام را مي‎پوشاند و از آن محافظت مي‎كند.
کارتریج اچپی شارژ کارتریج اچپی

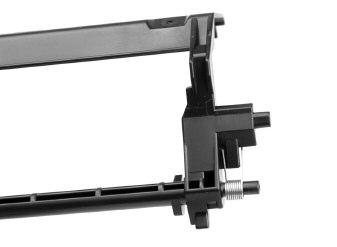

  • طرف چپ شاتر را در جاي خود به سمت راست بلغزانيد تا خارج شود. مراقب باشيد فنـر شاتر را گم نكنيد.
شارژ کارتریج hp کارتریج hp

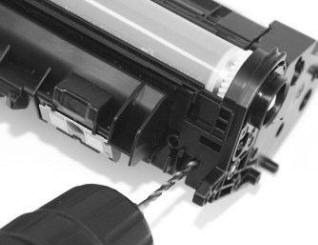

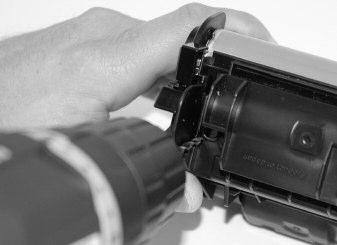

  • توسط يك مته سايز 2.5 سوراخي در حفره مستطيل شكل كوچك پشت مخزن تونر سوخته در دو طرف مخزن ايجاد كنيد. (اين كار نياز به اندكي تمرين دارد). كارتريج پس از سوراخ كاری نشان داده شده است.
شارژ کارتریج اچ پی شارژ تونر اچپی

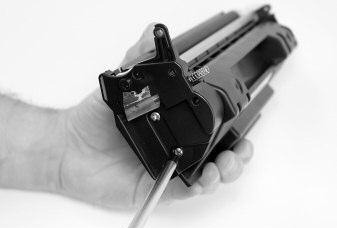

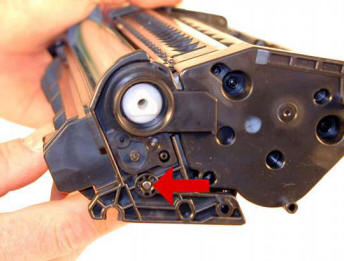

  • با استفاده از يك پيچ گوشتي تخت كوچك پين‎ها را به سمت بيرون فشار دهيد. به محض اينكه سر پين‎ها خارج شد با استفاده از  انبردست يا سيم‎چين آنها را بيرون بكشيد.

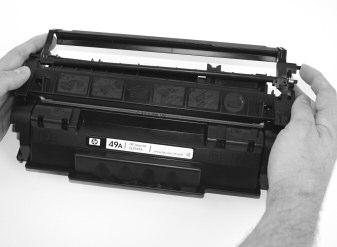

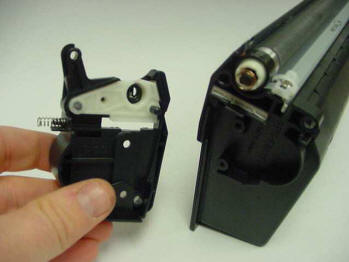

  • دو نيمه كارتريج را از يكديگر جدا كنيد.
بازکردن کارتریج بازکردن کارتریج

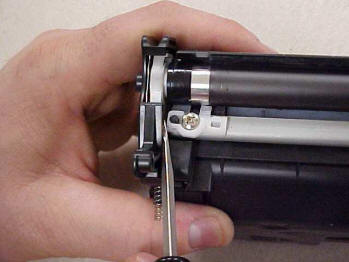

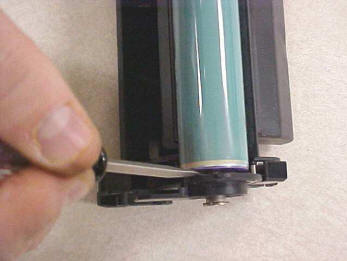

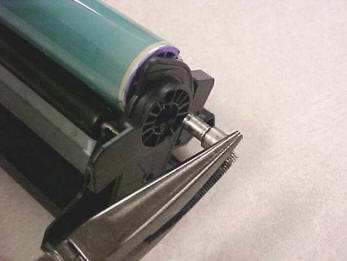

  • با استفاده از يك پيچ گوشتي تخت كه بين انتهاي درام و ديواره داخلي كارتريج قرار داده‎ايد محور درام را به آرامي به سمت بيرون فشار دهيد تا سر محور خارج شود. سپس توسط يك دم باريك محور درام را بگيريد و بيرون بكشيد.

هشـدار: درام، حساس‎ترين قطعه كارتريج است كه عمل چاپ را انجام مي‎دهد. هنگام كار با آن مراقب باشيد ضربه نخورد.

تعمیر کارتریج تعمیر کارتریج

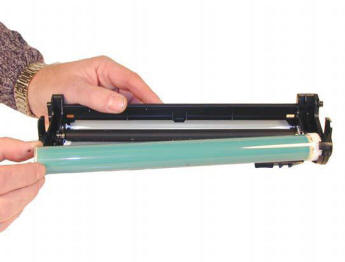

  • با دقت درام را از سر بدون چرخ دنده بلند كنيد و آن را به بيرون بلغزانيد تا خارج شود.

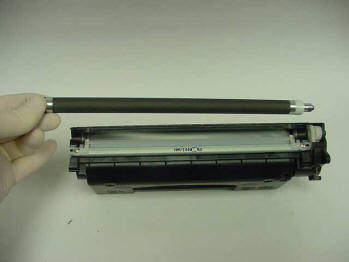

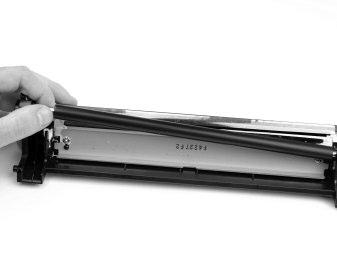

  • PCR را از جاي خود خارج كنيد. گريس‎هاي شفت PCR را با دستمال كاغذي تميز كنيد و مراقب باشيد گريس با بدنه PCR تماس پيدا نكند. سپس PCR را توسط يك دستمال بدون پرز تميز كنيد.
باز کردن درام بازکردن درام

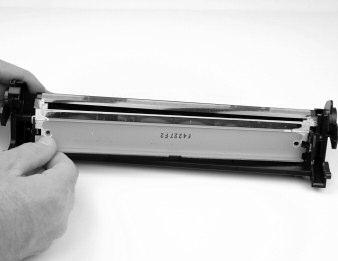

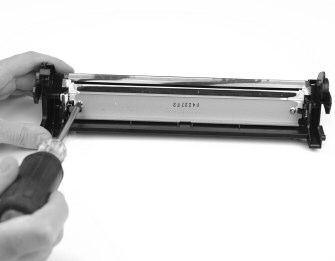

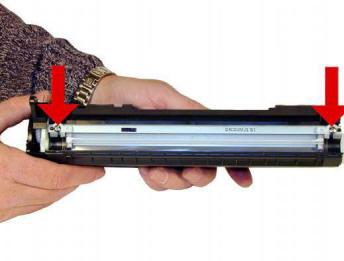

  • دو پيچ وايپر بليد (wiper blade) را باز كنيد. وايپر بليد را با احتياط از جاي خود بلند كنيد. در صورت امكان آن را با دستگاه دمنده هوا تميز كنيد. لبه پلاستيكي وايپر بليد را با دست يا دستمال تميز نكنيد؛ فقط هوا بگيريد.
  • تونر سوخته‎هاي داخل مخزن را خالي كنيد و با هواي فشرده تميز كنيد.
بازکردن کارتریج بازکردن کارتریج

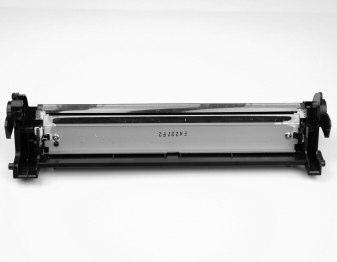

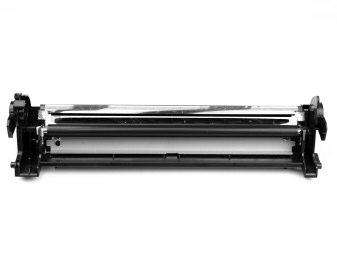

  • وايپر بليد را در جاي خود قرار دهيد و دو پيچ آن را ببنديد.
  • توسط گوش پاك‎كن محل نشستن PCR را تميز كنيد. چنانچه به گريس هدايت كننده برق (معمولاً سياه رنگ است) دسترسي داريد جايگاه سياه رنگ PCR را به آن آغشته كنيد. PCR را در جاي خود نصب كنيد.
تعمیر کارتریج تعمیر کارتریج

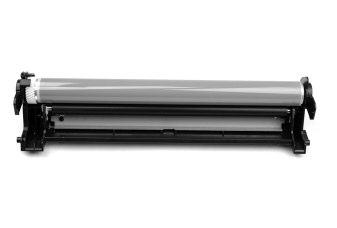

  • درام را در جاي خود نصب كنيد. براي اين كار ابتدا چرخ دنده درام را در محل خود قرار دهيد و در سمت ديگر، محور درام را جا بزنيد. درام را 3-2 دور در جاي خود بچرخانيد. جهت چرخاندن درام: چنانچه از سمت چرخ دنده درام نگاه كنيد جهت چرخش درام بايد خلاف جهت حركت عقربه‎هاي ساعت باشد. در اين حالت درام بايد آزادانه در جاي خود بچرخد. اگر درام حين چرخش از ابتدا گير مي‎كند كمي تونر روي سطح آن بماليد و مجدداً درام را بچرخانيد تا روان بگردد. نيم تنه درام را دور از نور به كناري بگذاريد.

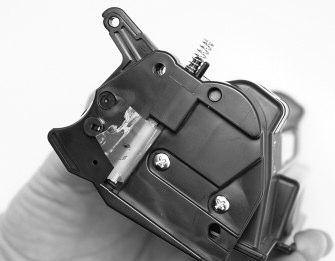

  • دو پيچ نگهدارنده درپوش مخزن تونر را باز كنيد.
آموزش تعمیرات کارتریج آموزش تعمیر کارتریج
  • پليت برق رسان زير درپوش به مخزن تونر جوش پلاستيك داده شده است. براي شكستن جوش پلاستيك، يك پيچ گوشتي تخت كوچك بين پليت و مخزن تونر قرار دهيد و با آرامي و دقت فشار دهيد تا جوش پلاستيك بشكند. درپوش را خارج كنيد.

يادآوری: در طول سوار كردن مجدد كارتريج، دو پيچ براي نگهداشتن درپوش كافي است و شكسته شدن جوش پلاستيك اهميتي ندارد.

آموزش شارژ کارتریج آموزش شارژ کارتریج

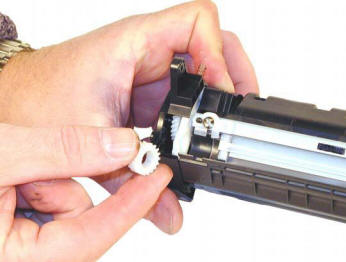

  • انتهاي غلطك مغناطيسي را بگيريد و آن را بالا بياوريد. با دقت غلطك را بيرون بكشيد كه در اين هنگام چرخ دنده كوچك سر غلطك خارج مي‎شود. چرخ دنده آزاد شده سر غلطك را از جاي خود خارج كنيد.
  • دو بوش پلاستيكي سياه رنگ و سفيد رنگ را از دو طرف غلطك برداريد و تميز كنيد. غلطك مغناطيسي را نيز ابتدا با هواي فشرده و سپس با دستمال بدون پرز تميز كنيد.
تعمیر کارتریج تعمیر کارتریج

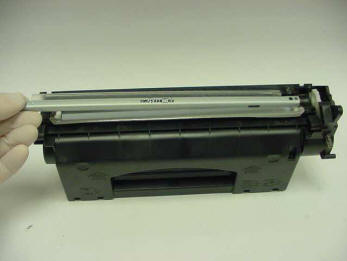

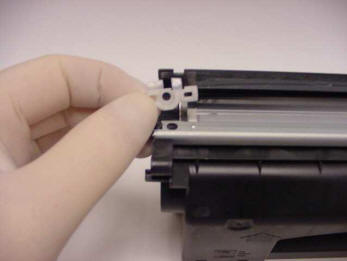

  • دو پيچ دكتر بليد (doctor blade) را باز كنيد. ابتدا زائده‎هاي پلاستيكي سفيد رنگ را برداريد، سپس دكتر بليد را از جاي خود خارج كنيد.
تعمیر کارتریج تعمیر کارتریج
  • داخل مخزن تونر را توسط هواي فشرده تميز كنيد و به مقدار مورد نياز تونر داخل مخزن بريزيد (حدود 150 گرم كه به نوع تونر نيز بستگي دارد). براي اين كار ابتدا تونر را در قوطي خود خوب تكان دهيد. سپس آن را داخل يك كيسه پلاستيكي كوچك بريزيد و از كيسه پلاستيكي به آرامي در مخزن خالي كنيد.
  • بليد را توسط هواي فشرده تميز كنيد و در جاي خود قرار دهيد. زائده‎هاي پلاستيكي را در دو طرف بليد قرار دهيد و پيچ‎ها را ببنديد.
  • وش‎هاي پلاستيكي را در دو طرف غلطك مغناطيسي قرار دهيد: بوش سفيد در سمت چرخ دنده و بوش سياه در طرف ديگر.

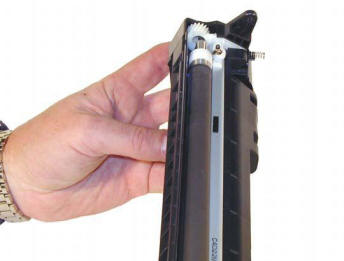

  • چرخ دنده سر غلطك را در جاي خود (پشت بازوي سفيد رنگ) قرار دهيد. غلطك مغناطيسي را روي مخزن تونر قرار دهيد. پخ انتهاي غلطك و پخ چرخ دنده را در يك امتداد قرار دهيد و غلطك را با احتياط به چرخ دنده وارد كنيد.
تعمیرات کارتریج تعمیرات کارتریج
  • درپوش را در جاي خود قرار دهيد و دو پيچ آن را ببنديد.

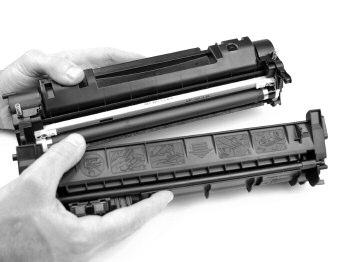

  • نيم تنه تونر و نيم تنه درام را به هم متصل كنيد. دو پين كارتريج را با دقت در جاي خود نصب كنيد.
  • شاتر درام را روي مخزن تونر سوخته قرار دهيد و فنر را به شكل صحيح در اسلات آن قرار دهيد. دو انتهاي شاتر را با احتياط فشار دهيد تا در جايگاه خود قفل شود. همچنين مي‎توانيد شاتر درام را در يك طرف با لغزاندن به جايگاه خود وارد كنيد و طرف ديگر را فشار دهيد.
  • كارتريج آماده نصب در پرينتر است. چنانچه مراحل فوق را با حوصله و دقت انجام داده باشيد و از تونر درجه يك استفاده كرده باشيد پس از پرينت با كارتريج شارژ شده خود را تحسين خواهيد كرد.
آموزش بستن کارتریج آموزش بستن کارتریج

آموزش شارژ کارتریج لیزری و شارژ کارتریج پرینتر جوهرافشان نیاز به تمرین دارد. در کلاس شارژ کارتریج با غلظت های تونر و جوهر اشنا میشوید. تعمیرکار پرینتر پرکردن کارتریج را بصورت حرفه ای در یک تا دو جلسه تدریس میکند. در کارگاه اموزش پرینتر و شارژ کارتریج کامتک بیش از ۴۰ کارتریج لیزری و رنگی و جوهرافشان برای تمرین وجود دارد. کارآموزان میتوانند در جلسات تعمیر کارتریج و شارژ کارتریج، اگر کارتریج برای پر کردن دارند بهمراه بیاورند. اگر دستگاه خاص و یا کارتریج خاص مد نظرتون است در کلاس مطرح کنید تا بیشتر توضیح روی همان مارک باشد.
